管道安裝pH計的常見方式

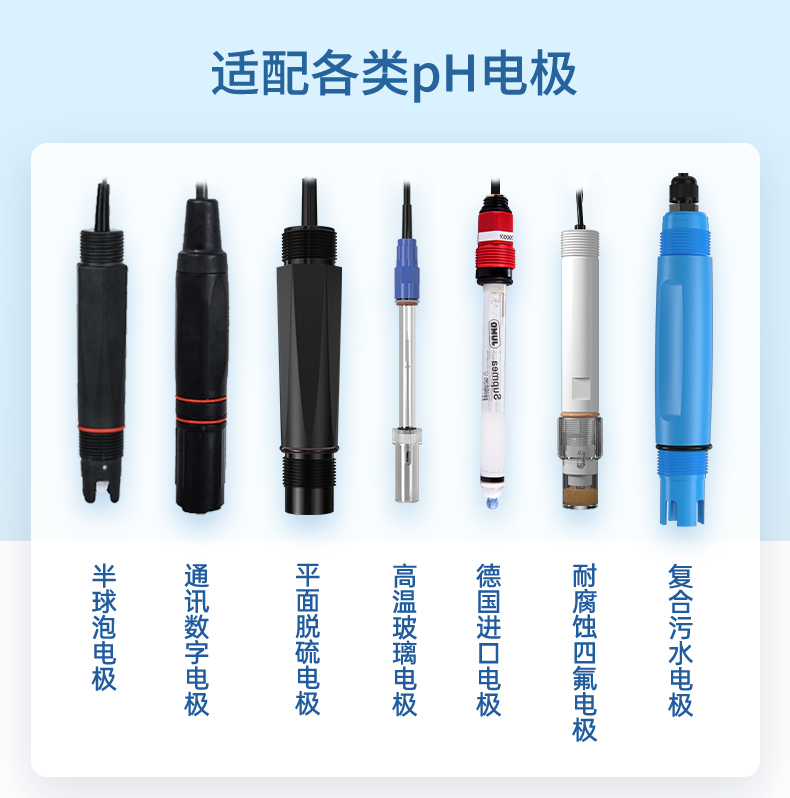

pH電極在管道上的安裝主要有以下幾種方式，其核心是確保電極敏感部位（玻璃球泡）完全浸沒在流動的介質中，并避免氣泡和沉積物影響。
① 管道安裝（側壁插入）：在管道側壁開孔，通過螺紋（如NPT 3/4”、PG13.5）或法蘭將電極固定。這是最典型的管道安裝方式。
③ 流通式安裝：通過一個旁路流通池或流通杯，讓部分流體流經其中，電極安裝在流通池內。優點是可隔離主流程，便于維護和校準。
⑤ 頂部法蘭式安裝：在管道或罐體的頂部通過法蘭安裝，電極向下插入。通常用于大管徑或罐體。
安裝步驟與核心注意事項
選擇安裝點：
應選擇在管道流速穩定的直管段，避免閥門、彎頭、泵出口等湍流區域。
優先選擇管道低位，確保管道充滿液體，電極能完全浸沒。
對于含固體顆粒的介質（如脫硫漿液），建議安裝在垂直管道上，介質自下而上流動，以減少顆粒沉積。
準備安裝接口：
根據電極螺紋（常見為 NPT 3/4” 或 PG13.5），在管道上加工相應的螺紋孔或焊接配套的管箍、法蘭。
務必使用生料帶在電極螺紋處做好密封，防止泄漏和水汽侵入電極電纜接頭。
安裝電極：
將電極旋入安裝座，使用扳手在電極指定的扳手位置（參考ADP2170說明書）緊固。切勿在電纜出線端用力，以免損壞內部連接。
確保電極插入后，其敏感球泡和液接界完全浸入流體中。
調整角度，使電極球泡朝下，與水平面約成15°夾角（或垂直向下）。
電氣連接：
接線：將電極線纜連接到pH控制器（變送器）。
模擬電極：通常有 PH（或INPUT）、REF 和 TC+/TC-（溫補）線。對應連接到控制器的 INPUT、REF 和 TEMPA/TEMPB 等端子。
數字電極（如PH-8001）：通常通過 RS485（A+, B-） 接口連接。
關鍵接線提示（來自分析儀表技術手冊）： 剝線：pH電極線剝線時，外皮內的黑色導電橡皮要?jiǎng)兂?/span>
區分電極類型：二線式電極（需在控制器端接短路片）和三線式電極（含接地針）接法不同，需嚴格按照控制器接線圖操作。
接地與屏蔽：
為保證測量穩定，尤其是附近有大型電機、變頻器時，建議將管道、安裝支架和儀表箱做良好接地。
電極屏蔽線應按規定接入控制器接地端。
